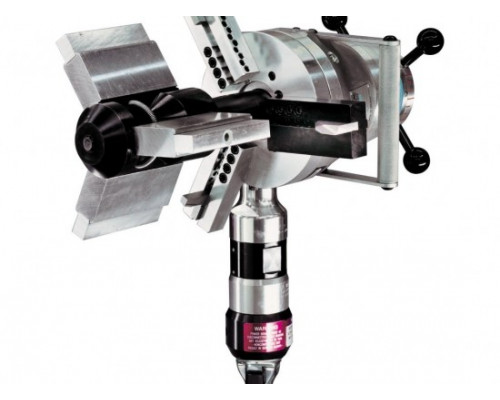

Фаскорез предназначен для высокопроизводительной обработки кромок труб, фланцев и отводов. Эффективен при работе с толстостенной трубой. Обслуживается одним оператором и удобен в работе благодаря небольшому весу. Крепление фаскоснимателя осуществляется на внутренней стенке трубы посредством внутреннего центратора. Для повышенной надёжности используются роликоподшипники.
ПРОЦЕСС СНЯТИЯ ФАСКИ
Первоначально устанавливается один из четырёх видов центраторов посредством разведения прижимных кулачков. При этом агрегат закрепляется на трубе по внутренней поверхности. Для выравнивания торцовой поверхности устанавливается торцовочный резец. После включения двигателя, резец подводится плавным вращением маховика.
Для снятия фаски необходимо установить фасочный резец с требуемым углом заточки. Причём фаску можно снять полностью или оставить необходимое притупление.

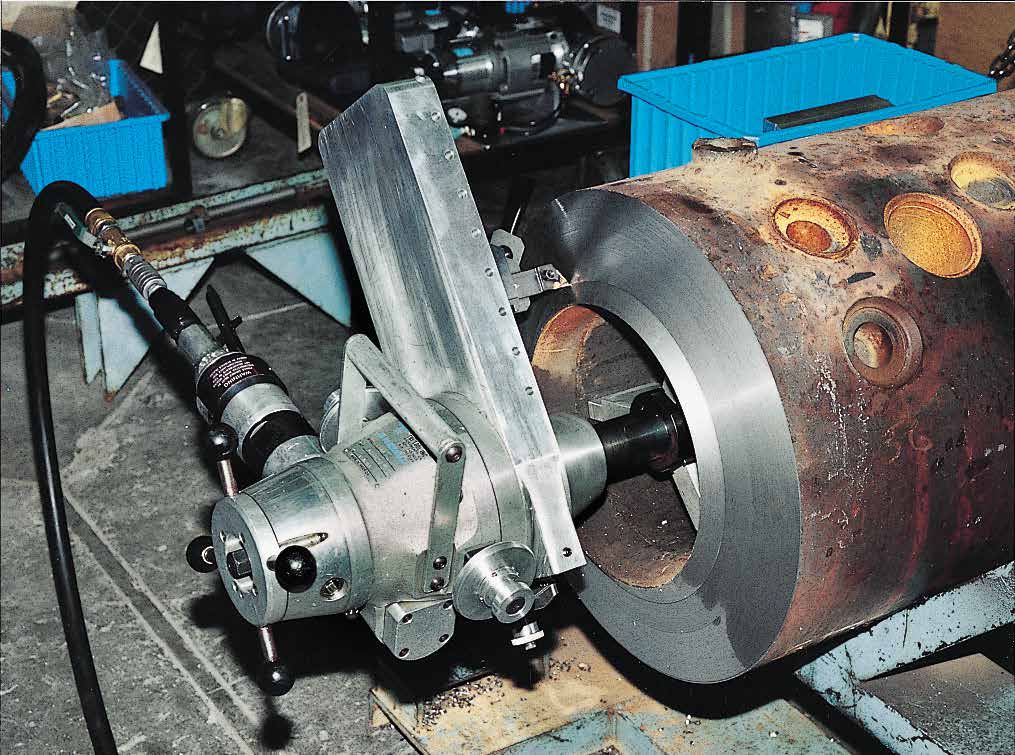

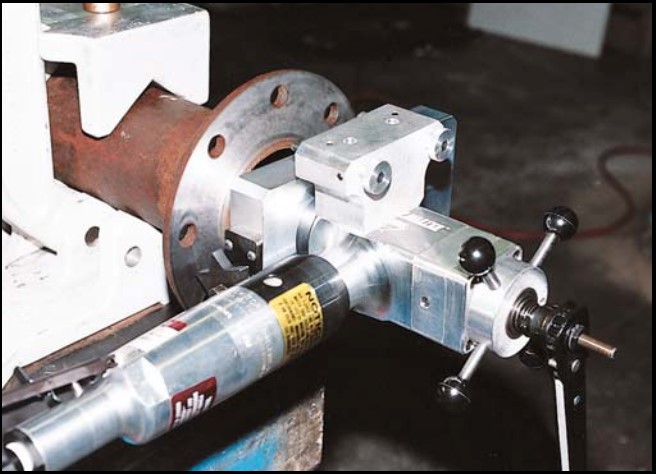

Отличительной особенностью является возможность применения суппорта с проходным резцом, который позволяет выполнять фаску сложной формы. Как правило, портативные станки для подготовки кромок выполняют фаску только за счет использования фасочного резца. Профиль режущей кромки такого резца определяет геометрию обработанной поверхности. Оснащение суппортом для обработки фланцев позволяет использовать эти установки по подготовке поверхностей плоских и выступающих фланцев прямо на месте работ.
КОНСТРУКТИВНЫЕ И ЭКСПЛУАТАЦИОННЫЕ ОСОБЕННОСТИ:
- базируются по внутренней поверхности трубы
- имеют самоцентрирующийся зажим
- сменные центраторы и кулачки обеспечивают обработку широкого диапазона диаметров
- специальные центраторы позволяют производить обработку тонкостенных труб
- минимальный радиус облета вращающихся частей
- возможна одновременная обработка торца трубы несколькими резцами
- комплектуются пневмоприводами или электроприводами
- компактность, малый вес, минимальное время установки дают возможность применять фаскорезы в труднодоступных местах
Общий срок службы товара: не менее 5 лет.
Гарантийный срок: 12 месяцев.
 |
 |

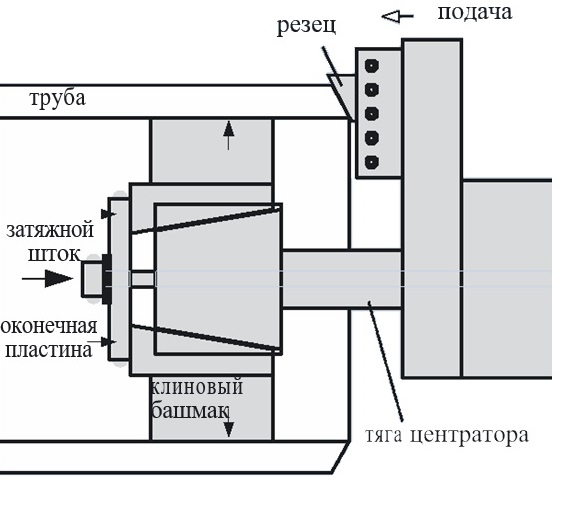

| Стандартный центратор Стандартный центратор работает по принципу разведения прижимных кулачков, при этом агрегат закрепляется на трубе по внутренней поверхности, центрируя инструмент и обеспечивая перпендикулярность |

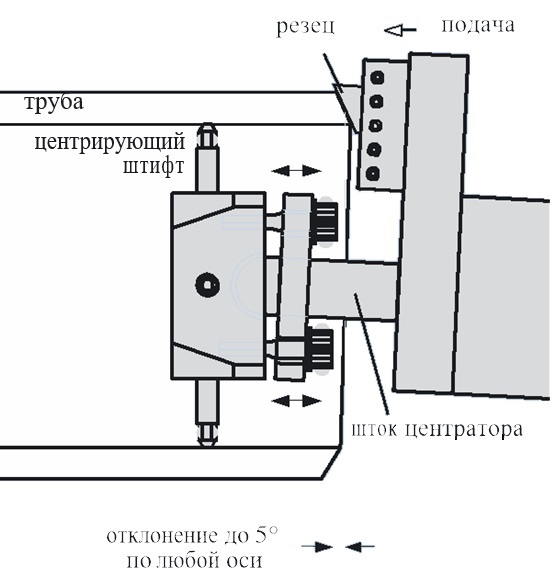

Центратор с уклонами Используется для компенсации несоосносной сборки или для получения неперпендикулярного торца. Независимые резьбовые штифты центрируют и закрепляют головку. |
 |
 |

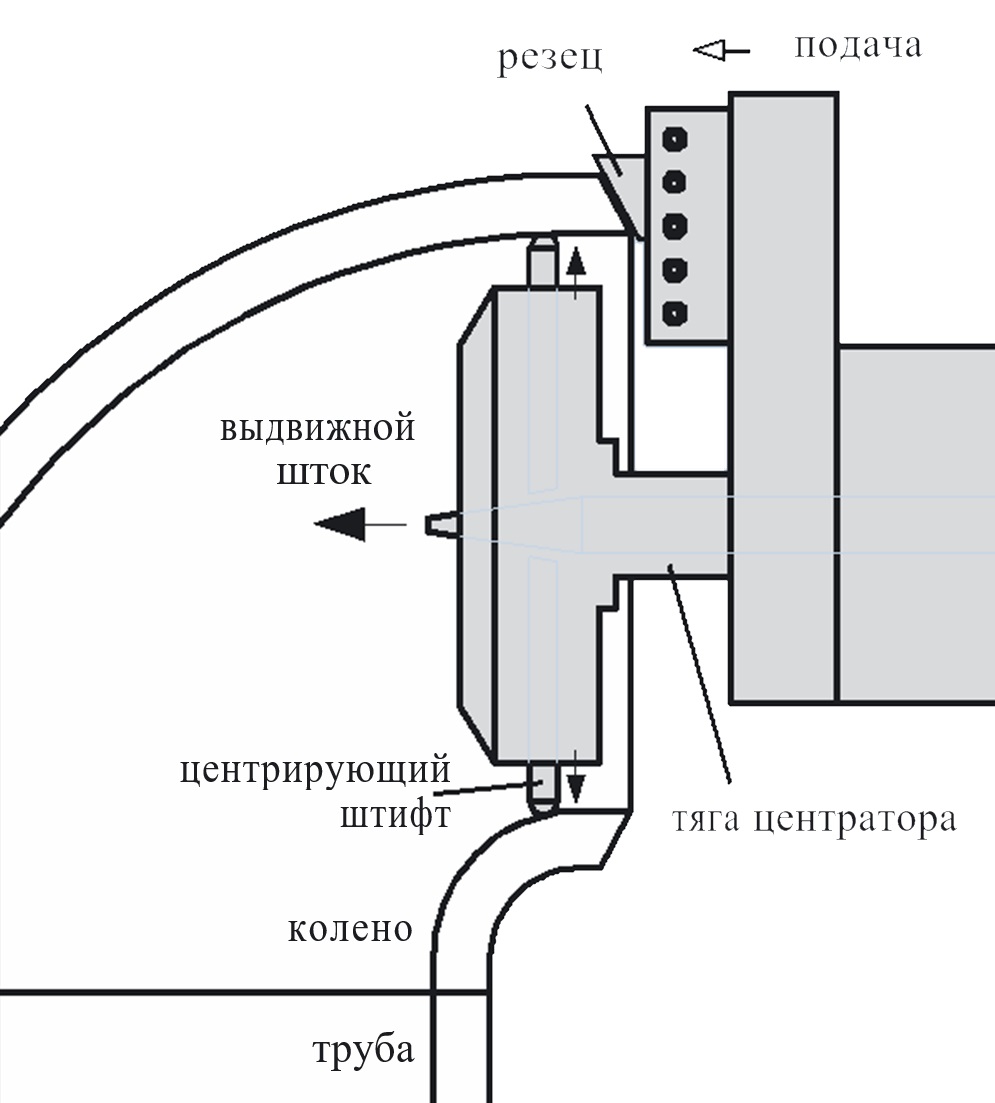

| Центратор для отвода Для обработки отводов и тройников используется укороченный центратор, фиксируемый на внутреннем диаметре несколькими контактными штифтами. |

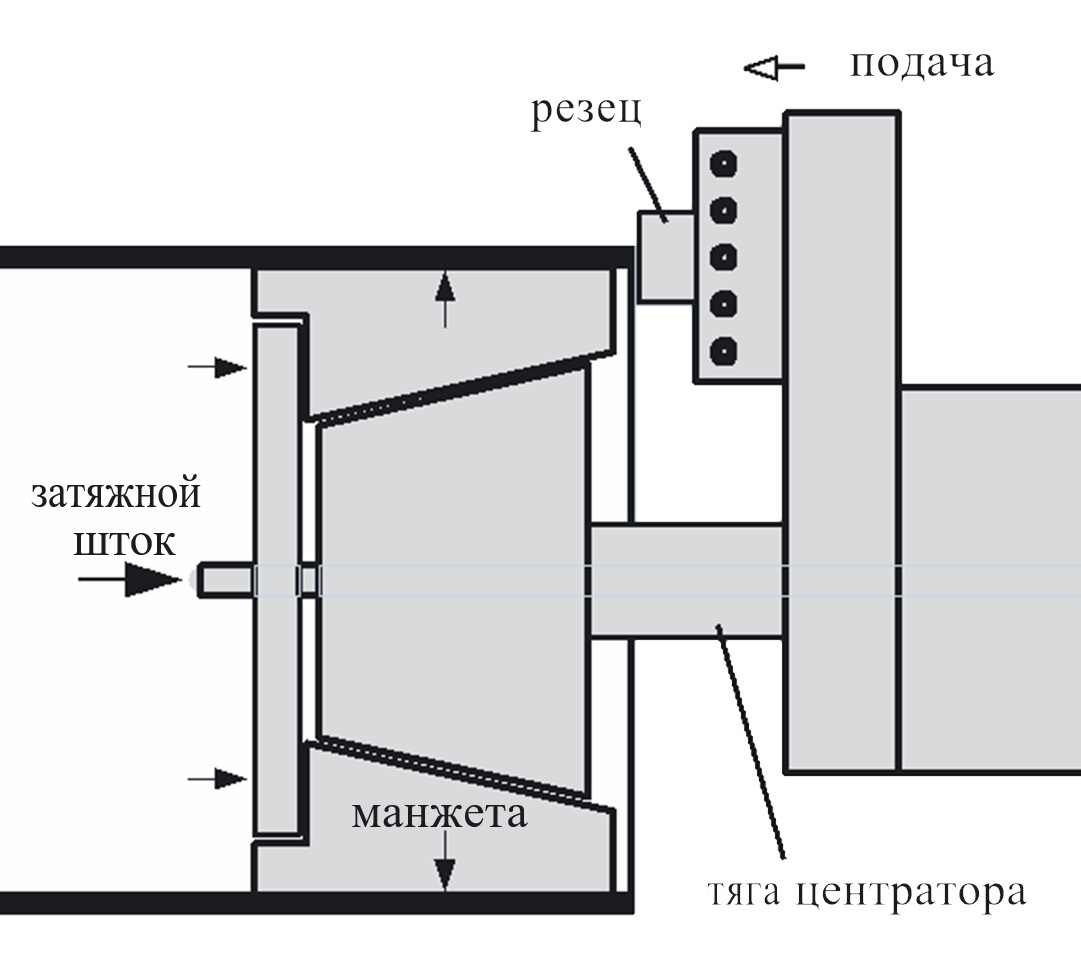

Центратор с манжетой Внутренний центратор с нейлоновой манжетой используется для предотвращения повреждений тонкостенных труб. Распираемая манжета касается внутренней поверхности трубы по всей окружности и выравнивает овальность торца. |
Габариты и вес
